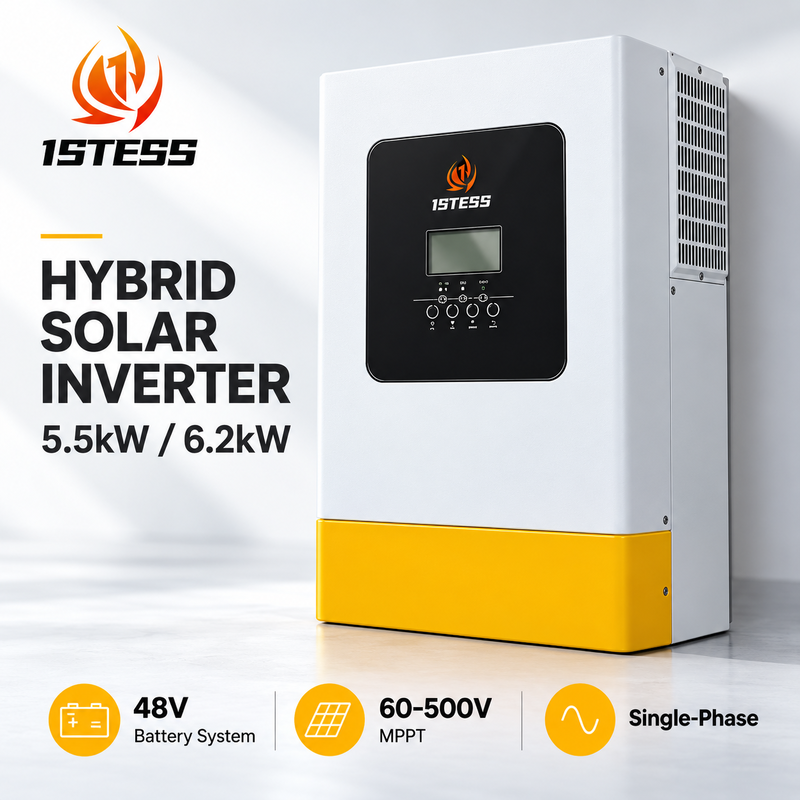

1stess 5,5 kW / 6,2 kW 48V inverter solare ibrido
Gli inverter solari ibridi 1stess GM5500-48PL e GM6200-48PL combinano la conversione di energia fotovoltaica, la ricarica della batteria e l'uscita di corrente alternata sinusoidale pura in una piattaforma monofase.2 kW di potenza nominale, entrambi i modelli supportano un sistema batteria nominale da 48 V, una gamma MPPT DC da 60 a 500 V e un funzionamento parallelo fino a 12 unità.Gruppi di appalto e appaltatori EPC con due opzioni per progetti di accumulo solare residenziale e commerciale.
Invertitore solare ibrido per l'integrazione di energia solare e batteria
Selezionate un inverter ibrido 1stess 48V per soddisfare la domanda di potenza, la matrice fotovoltaica e la configurazione della batteria del vostro progetto.con potenza nominale di 220/230/240V AC e potenza di onda sinusoidale pura in modalità batteria.
L'LCD frontale e i pulsanti di controllo forniscono un'interfaccia locale, mentre RS232, RS485 e un sistema di supporto a porte CT esterne.L'uso connesso alla rete e le relative impostazioni di funzionamento devono essere confermate per la destinazione del progetto.
Scegliere la potenza corretta
Il GM5500-48PL fornisce una potenza nominale di 5500W, un ingresso fotovoltaico fino a 5500W e una corrente di ricarica solare massima di 100A. Il GM6200-48PL aumenta la potenza nominale a 6200W,corrente di carica fotovoltaica massima di 6500W e corrente di carica solare massima di 120A.
Entrambi i modelli dispongono di un tracker MPPT. La corrente di ingresso PV massima è di 18A per il GM5500-48PL e 27A per il GM6200-48PL.Queste differenze aiutano i progettisti di sistemi a selezionare un inverter in base alla configurazione del modulo previsto e ai requisiti di ricarica.
Specifiche tecniche
| Specificità |
GM5500-48PL |
GM6200-48PL |
| Potenza di uscita nominale |
5500VA / 5500W |
6200VA / 6200W |
| Potenza di ingresso PV massima |
5500W |
6500W |
| Fase |
Input/output monofase |
Input/output monofase |
| Tensione nominale della batteria |
48 V di corrente continua |
48 V di corrente continua |
| Intervallo di tensione MPPT |
60-500V di corrente continua |
60-500V di corrente continua |
| Voltaggio PV DC massimo |
500 V di corrente continua |
500 V di corrente continua |
| Traccianti MPPT |
1 |
1 |
| Corrente di ingresso PV massima |
18A |
27A |
| Tensione nominale di uscita CA |
220/230/240V CA |
220/230/240V CA |
| Forma d'onda di uscita in modalità batteria |
Onda sinusoidale pura |
Onda sinusoidale pura |
| Efficienza massima di conversione DC/AC |
94% |
94% |
| Corrente di ricarica solare massima |
100A |
120A |
| Corrente di carica massima CA |
80A |
80A |
| Corrente di carica massima |
100A |
120A |
| Funzione parallela |
Fino a 12 unità |
Fino a 12 unità |
| Attivazione della batteria al litio |
Per PV o utilità |
Per PV o utilità |
| Comunicazione con batterie al litio |
Supporto; protocollo da confermare |
Supporto; protocollo da confermare |
| Interfacce di comunicazione |
RS232, RS485, porta CT esterna |
RS232, RS485, porta CT esterna |
| Peso netto |
11 kg |
12 kg |
| Temperatura di funzionamento |
-10°C a +50°C |
-10°C a +50°C |
| Umidità relativa |
5-95%, non condensante |
5-95%, non condensante |
Le specifiche si basano sui dati del prodotto forniti.Confermare la configurazione finale del modello e la documentazione tecnica corrente al momento dell'ordine.
Immagazzinamento e ricarica della batteria da 48 V
Entrambi i modelli di inverter solare ibrido supportano la comunicazione con batterie al litio e l'attivazione delle batterie utilizzando energia fotovoltaica o di utility.La loro piattaforma di batterie nominali da 48 V può essere valutata per l'immagazzinamento di batterie solari e le applicazioni di alimentazione di riserva.
Per ciascun impianto, confermare l'intervallo di tensione di funzionamento della batteria, il protocollo BMS, i limiti di carica e scarica, i requisiti del cavo e le impostazioni del sistema.La compatibilità della batteria dipende dalla configurazione della batteria e dell'inverter selezionata.
Operazione parallela e ampliamento del progetto
La serie supporta il funzionamento parallelo di un massimo di 12 unità, il che fornisce ai team di progetto una base per valutare le configurazioni multi-inverter man mano che si sviluppano i requisiti del sistema.Confermare le combinazioni di modelli supportate, accessori paralleli, firmware e progettazione del sistema prima di specificare un'installazione parallela.
Sostegno agli appalti per gli importatori e gli appaltatori EPC
Per la selezione dei prodotti e le offerte di progetti, inviate prima il modello di destinazione, la quantità dell'ordine, la destinazione, la tensione CA richiesta, il profilo di carico, le specifiche del modulo fotovoltaico e i dettagli della batteria.Per sistemi di accumulo solare integrati, includono l'ambiente di installazione, la disposizione degli armadi e i requisiti di comunicazione.
Queste informazioni aiutano ad allineare la specifica dell'inverter ai requisiti di distribuzione, alla pianificazione dell'installazione e alla documentazione del progetto.
Specifica il tuo prossimo progetto di accumulo solare
Contattate 1stess per le vostre esigenze di modello, quantità e sistema per richiedere una scheda informativa del prodotto e un preventivo del progetto.
Richiedi un preventivo
Domande frequenti
Qual è la differenza tra i modelli da 5,5 kW e da 6,2 kW?
Il GM5500-48PL ha una potenza nominale di 5500W, un ingresso fotovoltaico massimo di 5500W, una corrente di ingresso fotovoltaico massima di 18A e una corrente di ricarica solare massima di 100A.27A corrente di ingresso fotovoltaica massima e 120A corrente di ricarica solare massima.
48V è la tensione di uscita AC?
48 V di corrente continua è la tensione nominale del sistema della batteria.
L'inverter supporta le batterie al litio?
Le specifiche fornite elencano la comunicazione e l'attivazione della batteria al litio da parte di PV o di utility.
Qual è la gamma di input MPPT?
Entrambi i modelli presentano una gamma MPPT DC da 60-500V e un tracker MPPT. La progettazione della corda fotovoltaica deve anche tenere conto dei requisiti di avvio, della tensione massima CC e del limite di corrente di ingresso specifico del modello.
Possono funzionare in parallelo più inverter?
Le specifiche elencano il supporto per un massimo di 12 unità in parallelo.
Quali interfacce di comunicazione sono disponibili?
I dati tecnici elencano RS232, RS485 e una porta CT esterna.
Sono incluse batterie e armadi?
Le immagini delle applicazioni illustrano le possibili disposizioni del sistema: batterie, armadi, dispositivi di protezione e altri accessori devono essere elencati separatamente nel preventivo.
