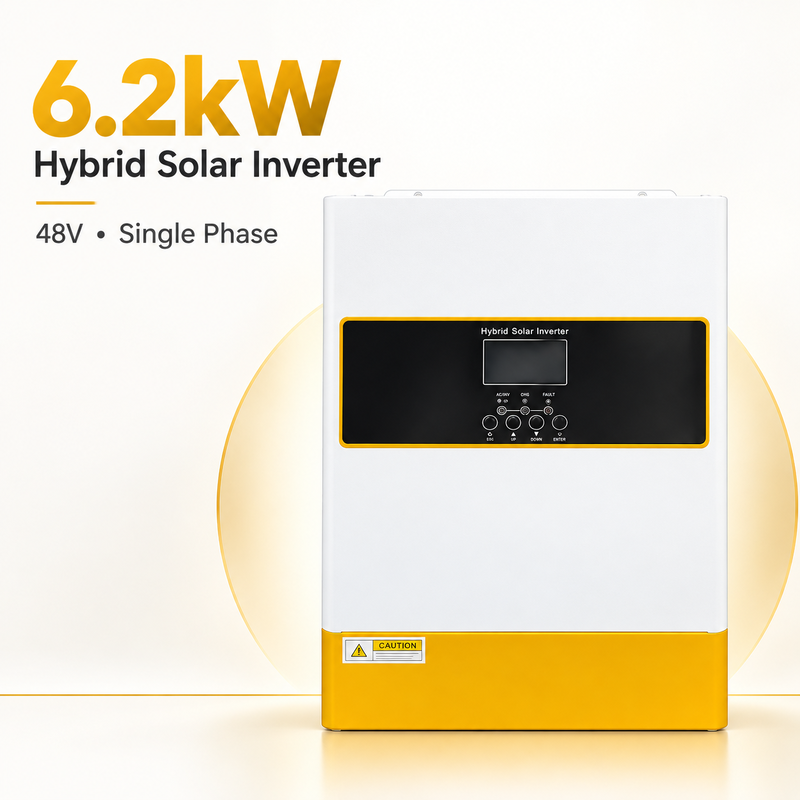

Invertitore solare ibrido da 6,2 kW a 48 V con caricabatterie MPPT da 120 A
Il primo inverter solare ibrido da 6,2 kW combina la ricarica solare, l'integrazione della batteria da 48 V e l'uscita AC monofase per lo stoccaggio di energia residenziale e i sistemi solari off-grid.Con caricabatterie solari MPPT integrateIl sistema è dotato di una potenza di produzione di onde sinusoidali e supporta fino a 12 unità in parallelo, fornisce una piattaforma di inverter configurabile per installatori, importatori e appaltatori di EPC solare.
Ricarica solare per sistemi di batterie fotovoltaiche
Utilizzare l'energia solare disponibile per caricare un sistema di batterie compatibile e sostenere le esigenze energetiche quotidiane.Il caricabatterie solare MPPT integrato supporta una corrente di ricarica solare massima di 120A e una potenza massima di 6500W.
- Corrente di ricarica solare massima: 120A
- Potenza massima del gruppo fotovoltaico: 6.500 W
- Intervallo di tensione MPPT della matrice fotovoltaica: 60-500VDC
Per la progettazione del progetto, verificare la tensione e la corrente delle stringhe fotovoltaiche rispetto ai limiti dell'inverter, compresa la tensione di circuito aperto alla temperatura prevista più bassa del sito.
Flusso di onde sinusoide puro per carichi essenziali
Con una potenza nominale di 6,2 kW e una pura forma d'onda sinusoidale AC, questo inverter solare da 48 V può supportare carichi domestici e di piccole imprese di dimensioni adeguate.apparecchiature di reteLa selezione del carico deve tener conto della potenza operativa totale e dei requisiti di avvio dell'apparecchiatura.
- Potenza nominale: 6,2 kW
- Fase unica di uscita: 220 / 230 / 240VAC
- Forma d'onda di uscita: onda sinusoidale pura
Espansione parallela per i progetti EPC solari
Supporta i cambiamenti dei requisiti del progetto con fino a 12 unità compatibili che funzionano in parallelo.Le installazioni parallele richiedono una configurazione coordinata degli inverter, capacità della batteria, protezione e cablaggio.
Integrazione con batterie al litio compatibili
La piattaforma della batteria a 48 V supporta la comunicazione con la batteria al litio tramite RS485. Le interfacce RS232 e RS485 offrono opzioni di comunicazione per l'integrazione del sistema,mentre l'attivazione della batteria può essere avviata tramite energia fotovoltaica o elettricaPer un'installazione di inverter a batteria al litio, confermare l'intervallo di tensione della batteria, il protocollo BMS e i limiti di carica/scarica prima della messa in servizio.
Applicazioni adeguate alle esigenze dell'acquirente
| Applicazione |
Requisiti dell'acquirente |
Caratteristiche del prodotto pertinenti |
| Immagazzinamento di energia solare residenziale |
Combinare la generazione solare con un sistema di batterie compatibile |
Carica MPPT e piattaforma batteria da 48 V |
| Abitazioni fuori rete |
Fornitura di carichi selezionati in cui non è disponibile energia elettrica |
Funzionamento fotovoltaico e a batteria con potenza di onda sinusoidale pura |
| Supporto alle piccole imprese |
L'illuminazione di supporto, i terminali POS e la rete durante le interruzioni |
6.2 kW di potenza, a seconda del carico e della dimensione della batteria |
| Progetti di EPC solare |
Piano per requisiti di sistema più elevati o in evoluzione |
Capacità parallela fino a 12 unità |
| Progetti di installazione e distribuzione |
Controllo dell'adeguatezza del sistema prima dell'approvvigionamento |
Interfacce di comunicazione elettriche e batterie definite |
Principali specifiche tecniche
| Parametro |
Specificità |
| Potenza nominale |
6.2kVA / 6.2kW |
| Voltaggio della batteria |
48VDC |
| Fonte di corrente alternata |
220 / 230 / 240VAC, monofase |
| Forma d'onda di uscita |
Onda sinusoidale pura |
| Tipo di caricabatterie |
MPPT |
| Corrente di ricarica solare massima |
120A |
| Potenza massima del gruppo fotovoltaico |
6,500W |
| Intervallo di tensione MPPT della matrice fotovoltaica |
60-500VDC |
| Tensione di circuito aperto PV massima |
500VDC |
| Capacità parallela |
Fino a 12 unità |
| Comunicazione con batterie al litio |
RS485 |
| Interfacce di comunicazione |
RS232 / RS485 |
| Protezione contro l'ingresso |
Protezione IP21 |
| Peso netto |
90,6 kg |
Installazione all'interno e pianificazione del progetto
L'alloggiamento IP21 è destinato ad un ambiente di installazione interno adatto, fornendo ventilazione, accesso al servizio e protezione elettrica adeguata secondo il manuale di installazione.La durata del backup dipende dalla capacità della batteria collegata, energia utilizzabile e carico di esercizio.
Discutete con 1stess dei vostri requisiti di inverter
Invia il tuo mercato di destinazione, applicazione, tensione alternata, profilo di carico, dettagli del gruppo fotovoltaico, modello di batteria e quantità richiesta.includere il numero di unità pianificato e la disposizione del sistemaContattare il 1stess per confermare la configurazione dell'inverter e richiedere un preventivo.
